Visión general para el modelado 3D y la preparación de la impresión para proyectos de un solo color

¿Le interesa diseñar sus propios buques de guerra y tanques, tropas y personajes, y arquitectura de mazmorras? Existe una gran variedad de software de modelado 3D e impresión 3D que puede ayudarle. Algunos son gratuitos, otros de pago; algunos están basados en la web, otros no; algunos son fáciles de aprender pero sus capacidades son más limitadas, y otros son más difíciles de aprender pero ofrecen un conjunto de herramientas más completo. Cuáles elija dependerá de con qué se sienta cómodo según su nivel de habilidad, su comprensión de los conceptos de modelado, sus fondos y su ambición.

He aquí una visión general del proceso creativo para la construcción e impresión de maquetas.

Prepare y dibuje lo que tiene en mente

Los bocetos sobre papel o una maqueta en un programa de arte vectorial le ayudarán a resolver grandes cuestiones como la forma en que encajarían varias piezas en el montaje o qué proporciones corporales parecen correctas. En algunos casos, el archivo vectorial puede incluso importarse a su programa 3D, dependiendo de los formatos de archivo que admita cada uno. Un poco de consideración y refinamiento al principio podría ahorrar mucho tiempo y frustración más adelante.

Construya su modelo en un software de modelado 3D

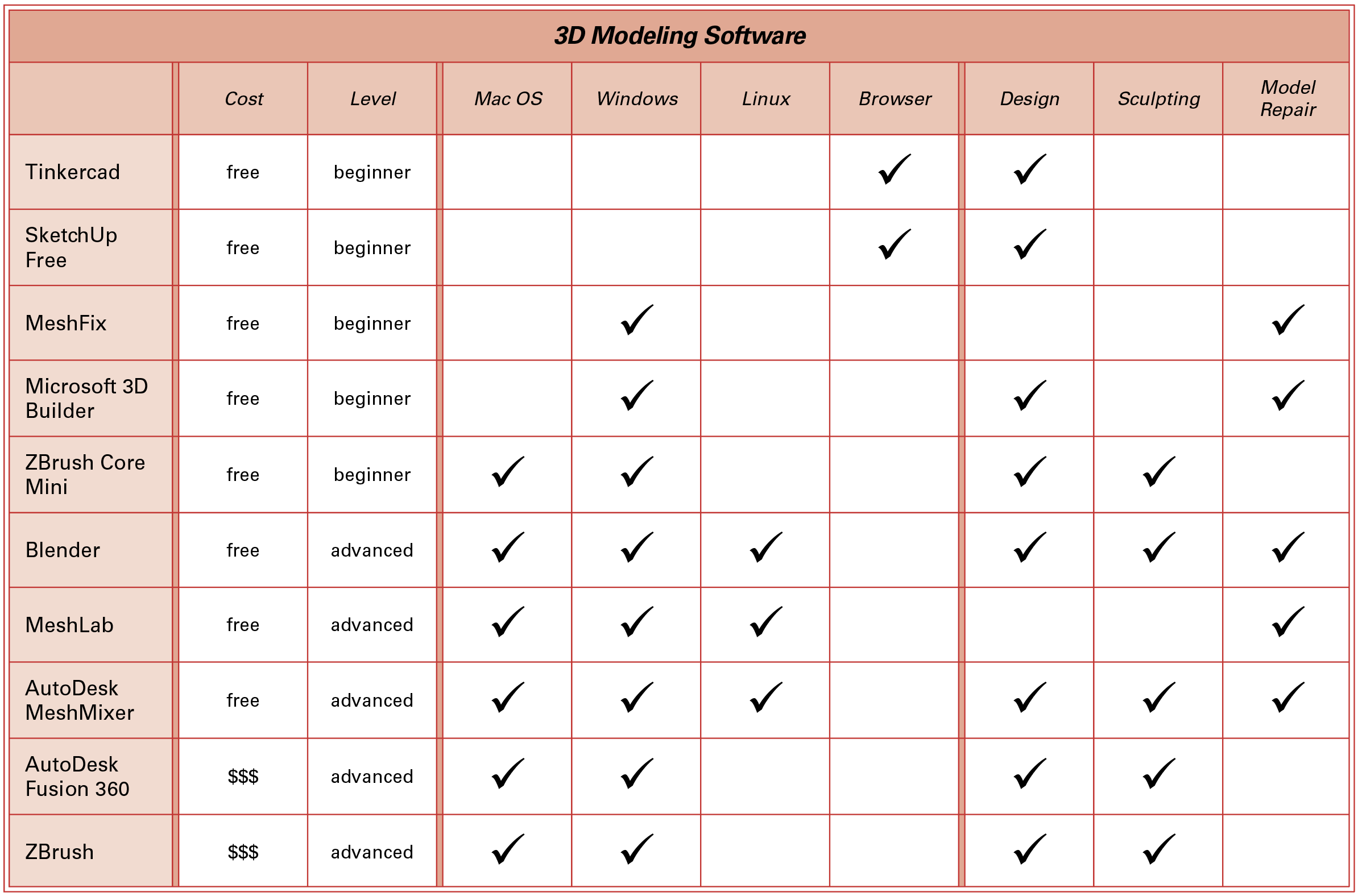

A continuación, una vez que haya elaborado un poco su concepto, importe su archivo vectorial o empiece a construir su modelo en el software que haya elegido. Para ayudarle a decidir cuál puede ser el mejor para usted, he aquí un cuadro que ilustra algunas diferencias entre algunos programas populares. Siempre puede empezar con uno más sencillo por ahora, sentirse un poco cómodo y pasar a un software más complejo más adelante, cuando las herramientas que haya aprendido resulten demasiado restrictivas para su nueva habilidad y sus visiones 3D más grandiosas. ¡Subida de nivel conseguida!


Una vez que haya diseñado su modelo, compruebe que su geometría es múltiple. Un diseño múltiple significa que su modelo tiene forma y encierra volumen. No hay agujeros accidentales, ni formas 2D extraviadas, y que todas las aristas conectan con otras aristas. Una vez que esté seguro de que es estanco, puede exportarlo en un formato de archivo 3D.

Puede considerar la posibilidad de utilizar un programa de "limpieza" o de reparación y edición de modelos después de haber construido su modelo, si su programa de diseño no tiene capacidad de análisis. Un programa de limpieza comprobará su modelo en busca de errores como la geometría no-manifold y debería permitirle editarlo y arreglarlo. Una vez arreglado, puede exportar su formulario en formato de archivo 3D. El formato de archivo típico que se utilizaría para la impresión a un color es un STL, abreviatura de Stereolithography o Standard Tessellation Language.

Córtelo en rodajas

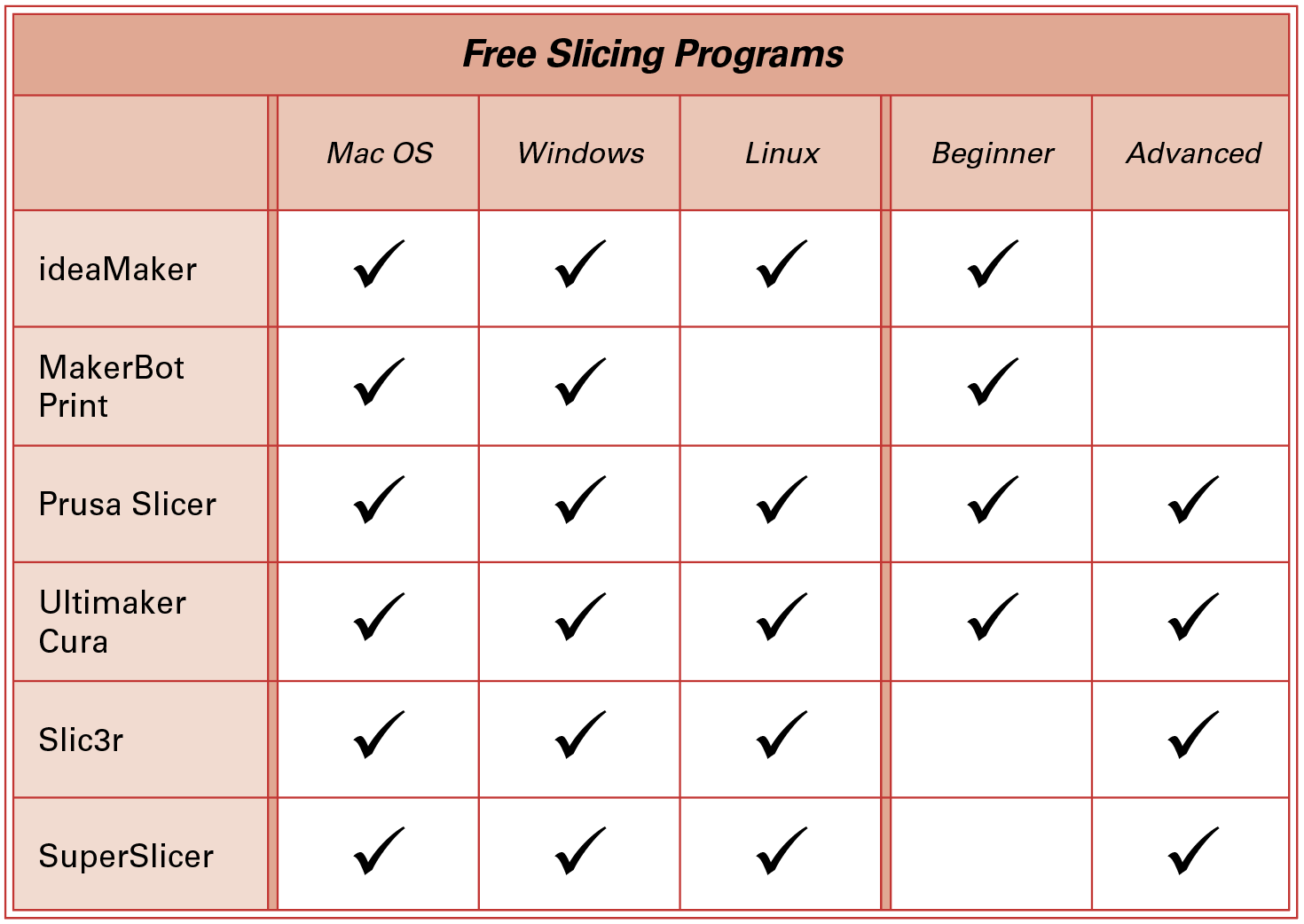

Ahora puede abrir su archivo 3D con un programa de corte. Un programa de corte analiza el modelo y calcula las instrucciones de la máquina para su impresora en función de los distintos ajustes que introduzca. Los ajustes pueden e incluirán diferentes atributos como: la marca y el modelo de la impresora, el material de impresión, la temperatura de los elementos calefactados de la impresora como la cama y la boquilla, qué tipo de estructuras de soporte externas son necesarias, las alturas de las capas, las anchuras de las paredes, el soporte interno como la cantidad de relleno, la velocidad de impresión, la calidad de impresión general y cualquier pausa de impresión para los cambios de filamento. Una vez introducidos estos datos, la cortadora puede exportar un archivo g-code para su impresora 3D y material de filamento específicos.


Y por último, pero no por ello menos importante, ¡a imprimir!

Inmersión más profunda: Materiales comunes

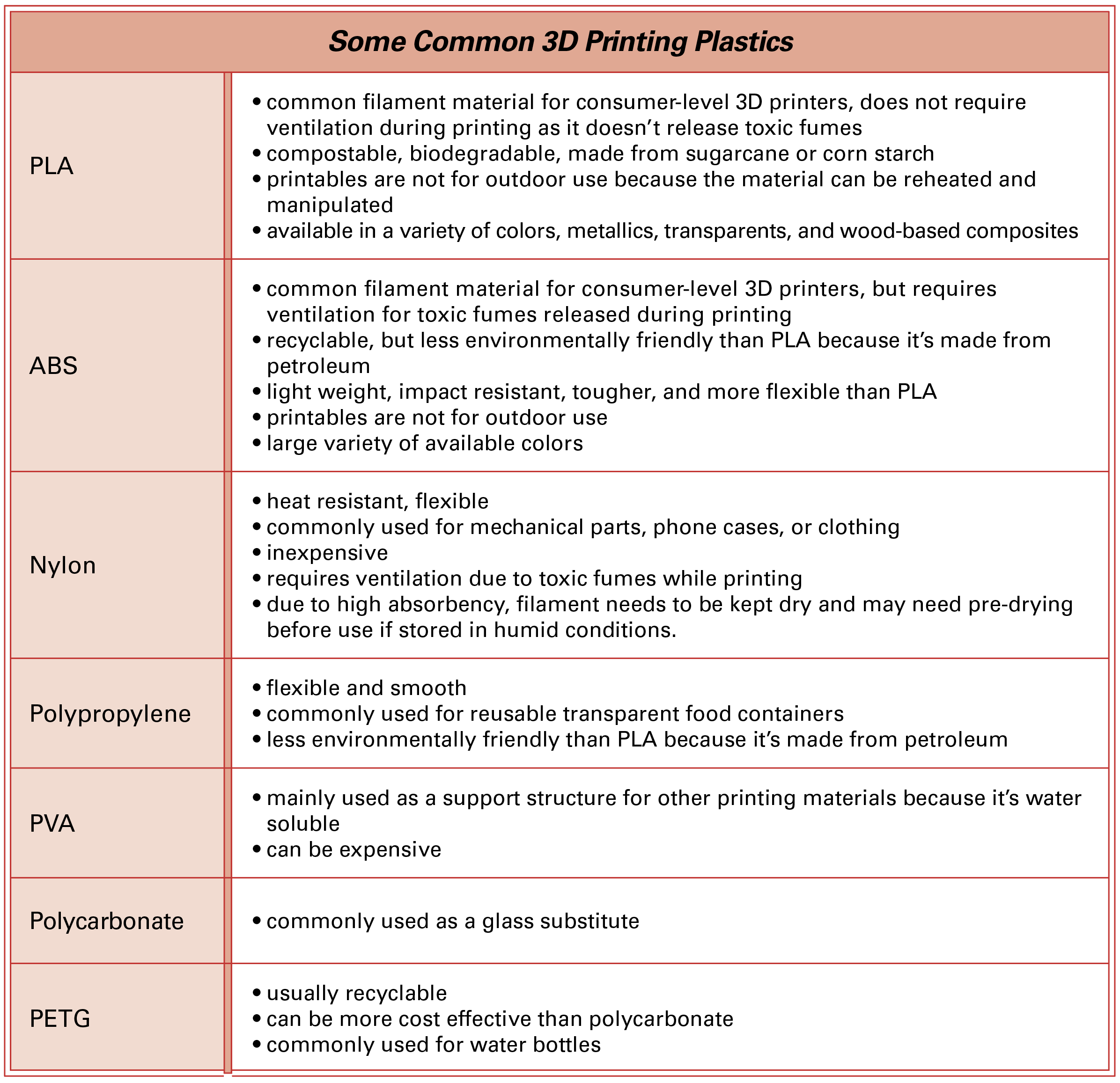

Este artículo se ha escrito pensando en la impresión doméstica para PLA. Es común, asequible, no tóxico, biodegradable y lo que recomendaríamos para uso doméstico. No todas las impresoras 3D pueden manejar todos los filamentos. Sin embargo, si encarga sus impresiones a una oficina de servicios, la variedad de materiales puede resultar un poco abrumadora y es posible que le surjan dudas. La tabla siguiente puede ayudarle a aclararlos.


Inmersión más profunda: Tipos de archivos

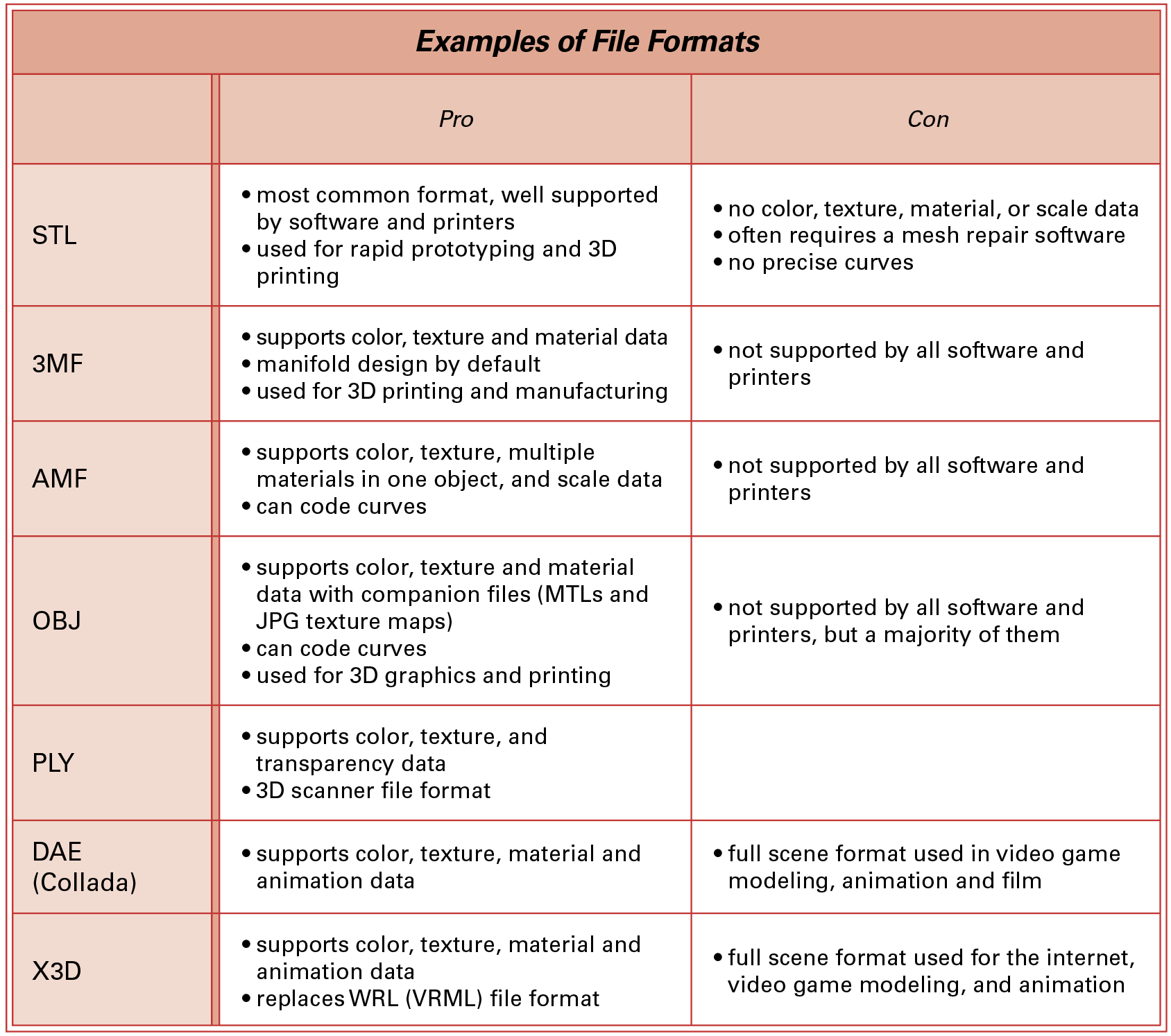

Los archivos STL son el tipo de archivo más común para las impresiones a un color. Durante su aventura de impresión en 3D, es posible que tropiece con otros formatos de archivo 3D. Cada uno tiene capacidades diferentes y más avanzadas que los STL, debido a sus usos en las industrias de fabricación, cine y animación. Los más comunes que encontrará actualmente en impresión son los STL, los 3MF, los AMF y los OBJ.
