Vue d'ensemble de la modélisation 3D et de la préparation de l'impression pour les projets unicolores

Vous souhaitez concevoir vos propres navires de guerre et chars d'assaut, vos troupes et vos personnages, ainsi que l'architecture de vos donjons ? Il existe une grande variété de logiciels de modélisation et d'impression 3D qui peuvent vous aider. Certains sont gratuits, d'autres payants ; certains sont basés sur le web, d'autres non ; certains sont faciles à apprendre mais ont des capacités plus limitées, et d'autres sont plus difficiles à apprendre mais offrent un ensemble d'outils plus complet. Les choix que vous ferez dépendront de votre niveau de compétence, de votre compréhension des concepts de modélisation, de vos moyens financiers et de votre ambition.

Voici un aperçu général du processus créatif pour la construction et l'impression de modèles.

Préparez et dessinez ce que vous avez en tête

Des croquis sur papier ou une maquette dans un programme d'art vectoriel vous aideront à répondre à de grandes questions telles que la manière dont plusieurs pièces peuvent s'emboîter lors de l'assemblage ou les proportions du corps qui conviennent. Dans certains cas, le fichier vectoriel peut même être importé dans votre programme 3D, en fonction des formats de fichiers pris en charge par chacun d'eux. Un peu de réflexion et d'affinement au départ pourrait vous faire gagner beaucoup de temps et de frustration par la suite.

Construisez votre modèle dans un logiciel de modélisation 3D

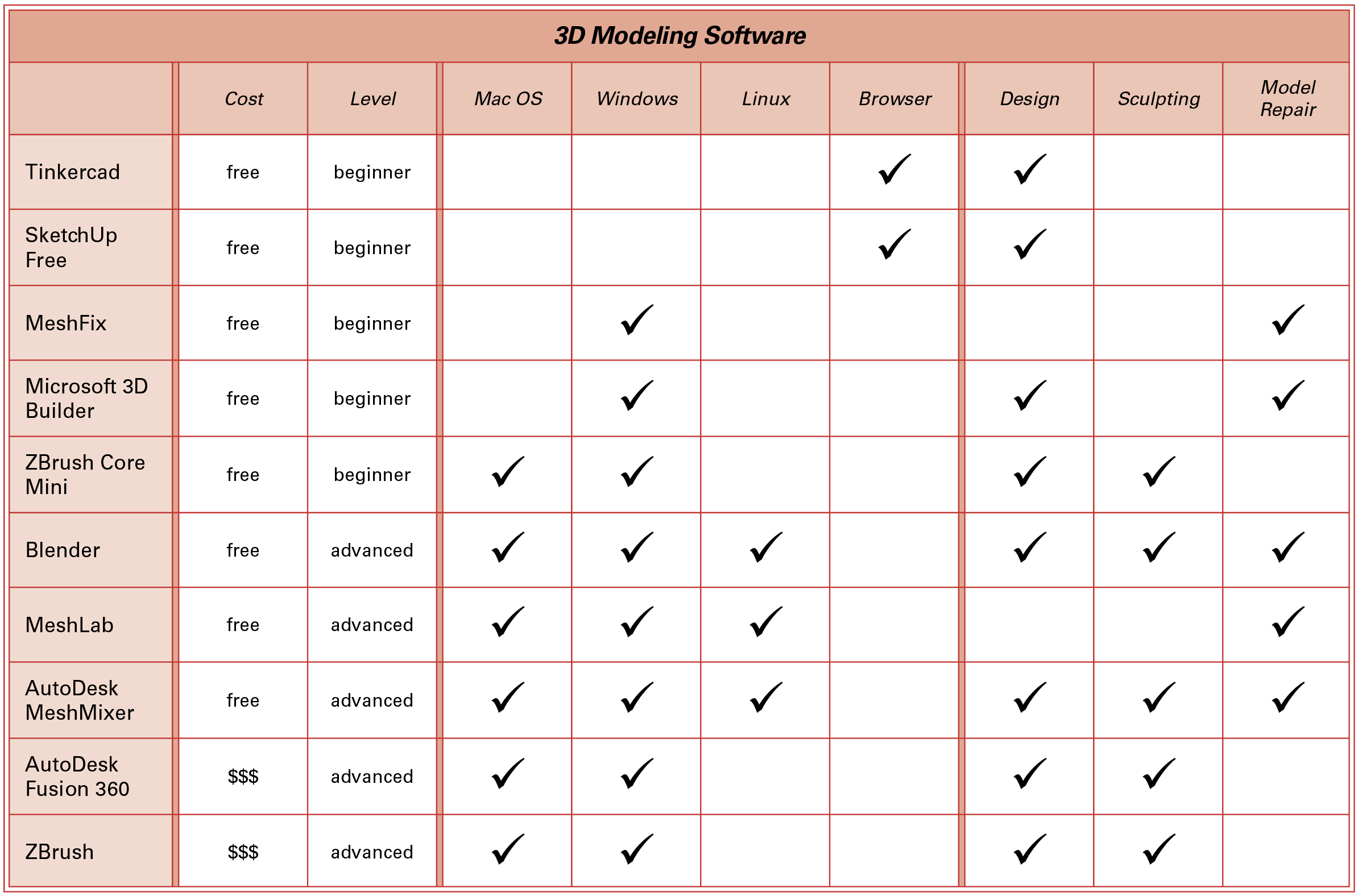

Ensuite, une fois que vous avez élaboré votre concept, importez votre fichier vectoriel ou commencez à construire votre modèle dans le logiciel de votre choix. Pour vous aider à choisir celui qui vous convient le mieux, voici un tableau qui illustre les différences entre certains programmes populaires. Vous pouvez toujours commencer par un logiciel plus simple, vous mettre à l'aise, puis passer à un logiciel plus complexe plus tard, lorsque les outils que vous avez appris deviennent trop restrictifs pour vos nouvelles compétences et vos visions plus vastes de la 3D. Niveau atteint !


Après avoir conçu votre modèle, vérifiez que votre géométrie est bien multiple. La conception d'un collecteur signifie que votre modèle a une forme et contient un volume. Il n'y a pas de trous accidentels, pas de formes 2D parasites, et tous les bords sont reliés à d'autres bords. Une fois que vous vous êtes assuré de son étanchéité, vous pouvez l'exporter dans un format de fichier 3D.

Vous pouvez envisager d'utiliser un programme de "nettoyage" ou de réparation et d'édition de modèles après avoir construit votre modèle, si votre programme de conception ne possède pas de capacité d'analyse. Un programme de nettoyage vérifiera que votre modèle ne comporte pas d'erreurs telles qu'une géométrie non multiforme et vous permettra de l'éditer et de le corriger. Une fois fixé, vous pouvez exporter votre formulaire dans un format de fichier 3D. Le format de fichier typique que vous utilisez pour l'impression d'une couleur est un STL, abréviation de Stereolithography ou Standard Tessellation Language (langage de tessellation standard).

Coupez-la en tranches

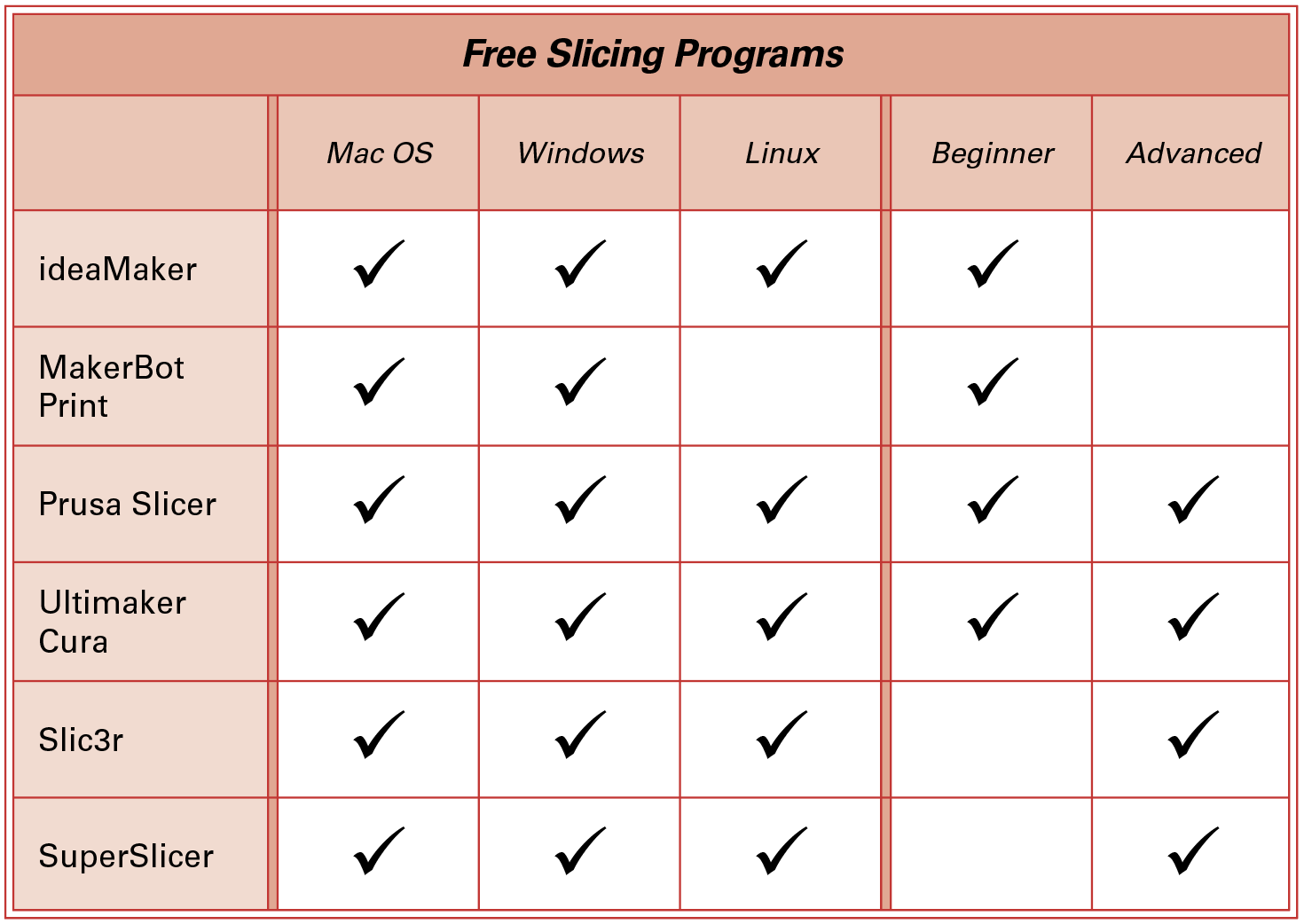

Vous pouvez maintenant ouvrir votre fichier 3D avec un programme de découpe. Un programme de découpage analyse le modèle et calcule les instructions machine pour votre imprimante en fonction des différents paramètres que vous saisissez. Les paramètres peuvent inclure et incluront différents attributs tels que : la marque et le modèle de l'imprimante, le matériau d'impression, la température des éléments chauffants de l'imprimante tels que le lit et la buse, le type de structures de support externes nécessaires, la hauteur des couches, la largeur des parois, le support interne tel que la quantité de remplissage, la vitesse d'impression, la qualité générale de l'impression et les éventuelles pauses d'impression pour les changements de filament. Une fois ces informations saisies, le slicer peut exporter un fichier de code g pour votre imprimante 3D et votre matériau de filament spécifiques.


Enfin, n'oubliez pas d'imprimer !

Approfondissement : Matériaux communs

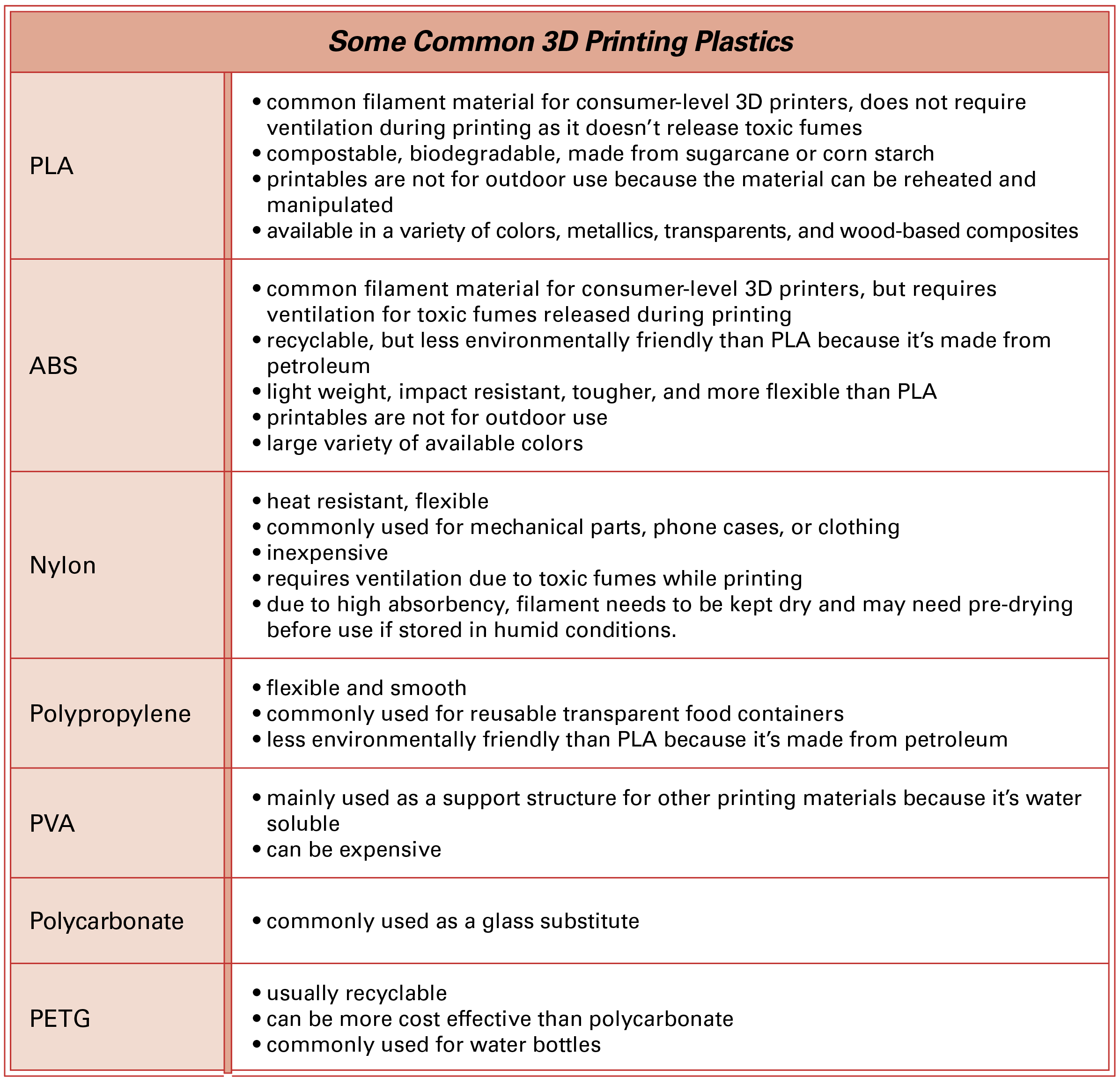

Cet article a été rédigé en tenant compte de l'impression à domicile sur PLA. C'est un produit courant, abordable, non toxique, biodégradable et que nous recommandons pour un usage domestique. Toutes les imprimantes 3D ne peuvent pas utiliser tous les filaments. Cependant, si vous commandez vos impressions auprès d'un bureau de services, la variété des matériaux peut être un peu écrasante et vous pouvez avoir des questions. Le tableau ci-dessous peut vous aider à les clarifier.


Plongée approfondie : Types de fichiers

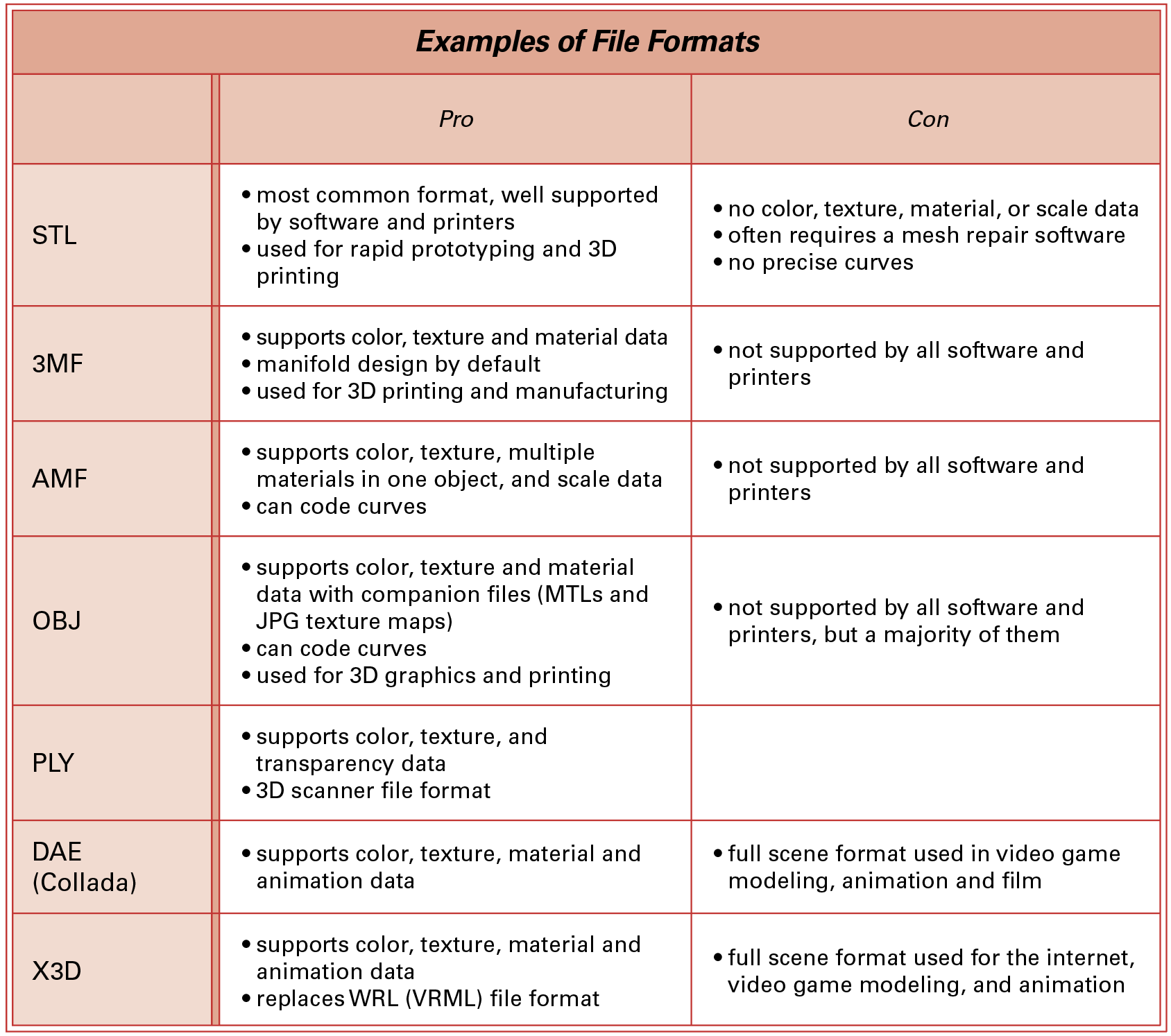

Les fichiers STL sont le type de fichier le plus courant pour les impressions en une couleur. Au cours de votre aventure dans l'impression 3D, vous rencontrerez peut-être d'autres formats de fichiers 3D. Chacun d'entre eux possède des capacités différentes et plus avancées que les STL, en raison de leur utilisation dans les industries de la fabrication, du film et de l'animation. Les plus courants que vous trouverez actuellement dans l'imprimerie sont les STL, les 3MF, les AMF et les OBJ.
