Visão geral para Modelagem 3D e Preparação para Impressão de Projetos de Uma Cor

Você tem interesse em projetar seus próprios navios de guerra e tanques, tropas e personagens, e arquitetura de masmorras? Existem uma grande variedade de softwares de modelagem 3D e impressão 3D disponíveis que podem ajudar você. Alguns são gratuitos, outros são pagos; alguns são baseados na web, outros não; alguns são fáceis de aprender, mas são mais limitados em recursos, e outros são mais difíceis de aprender, mas oferecem um conjunto mais abrangente de ferramentas. Quais você escolherá dependerá do seu nível de habilidade, do seu entendimento dos conceitos de modelagem, dos seus fundos e da sua ambição.

Aqui está uma visão geral geral do processo criativo para construção e impressão de modelos.

Prepare e desenhe o que você tem em mente

Esboços no papel ou um modelo em um programa de arte vetorial ajudarão você a resolver grandes questões, como como várias peças podem se encaixar na montagem ou como proporções corporais ficam corretas. Em alguns casos, o arquivo vetorial pode até ser importado para o seu programa 3D, dependendo dos formatos de arquivo suportados por cada um. Um pouco de consideração e aperfeiçoamento no início podem economizar muito tempo e frustração posteriormente.

Construa seu modelo em um software de modelagem 3D

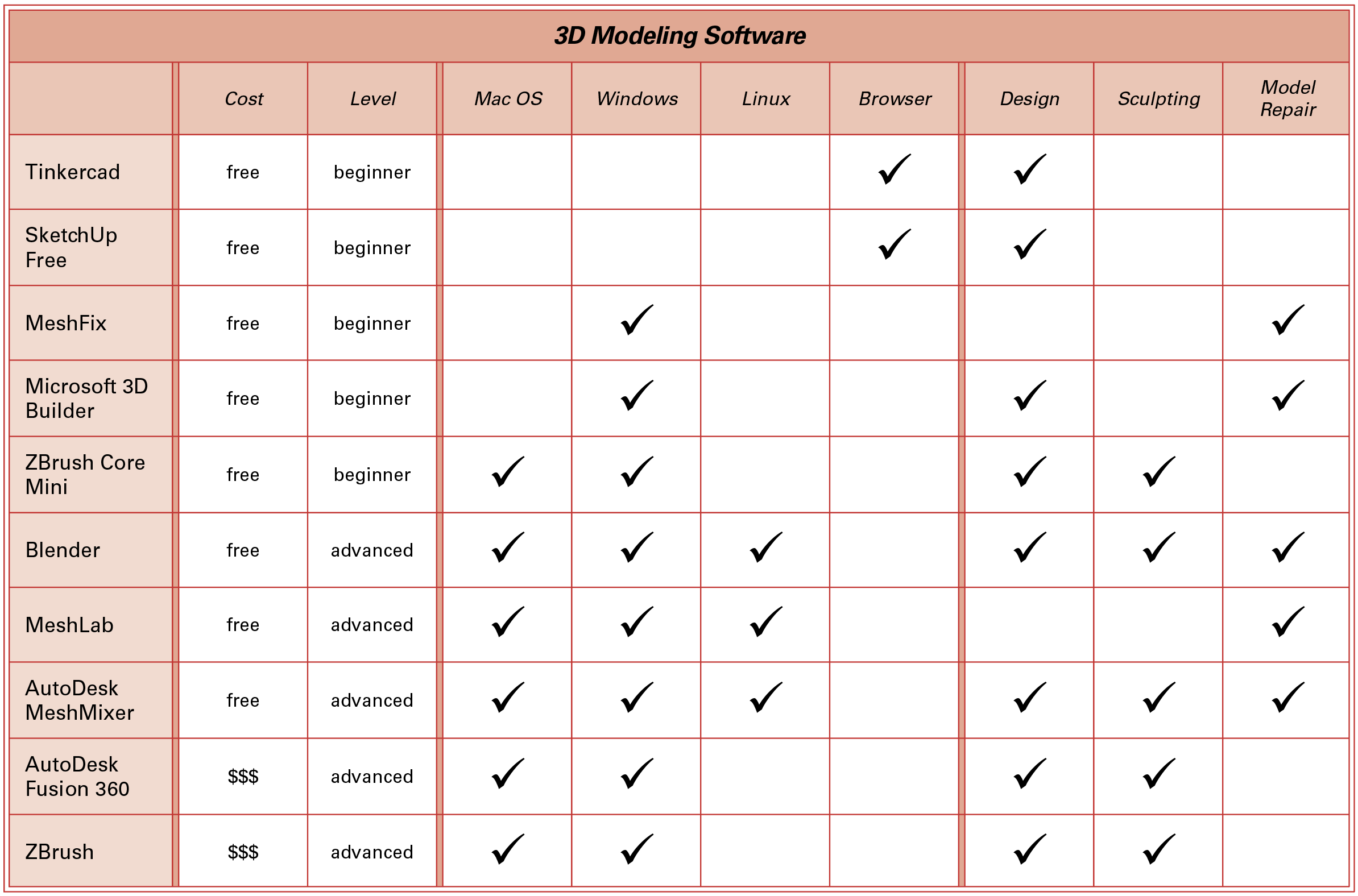

Em seguida, assim que você tiver trabalhado um pouco em seu conceito, importe seu arquivo vetorial ou comece a construir seu modelo no software escolhido. Para ajudar você a decidir qual pode ser o melhor para você, aqui está um gráfico que ilustra algumas diferenças entre alguns programas populares. Pode sempre começar com um software mais fácil por agora, sentir-se um pouco confortável e depois passar para um software mais complexo mais tarde, quando as ferramentas que aprendeu se tornarem demasiado restritivas para as suas novas competências e para as suas visões 3D mais grandiosas. Subida de nível alcançada!


Depois de ter concebido o seu modelo, verifique se a sua geometria é múltipla. Um design de coletor significa que o seu modelo tem forma e encerra volume. Não existem buracos acidentais, nem formas 2D dispersas, e todas as arestas estão ligadas a outras arestas. Quando tiver a certeza de que está estanque, pode exportá-lo para um formato de ficheiro 3D.

Pode considerar a utilização de um programa de "limpeza" ou de reparação e edição de modelos depois de ter construído o seu modelo, se o seu programa de desenho não tiver capacidade de análise. Um programa de limpeza verificará se o seu modelo tem erros, como geometria não homogénea, e deverá permitir-lhe editá-lo e corrigi-lo. Uma vez corrigido, pode exportar o seu formulário para um formato de ficheiro 3D. O formato de ficheiro típico que utilizaria para impressão a uma cor é um STL, abreviatura de Stereolithography ou Standard Tessellation Language.

Corte-o em fatias

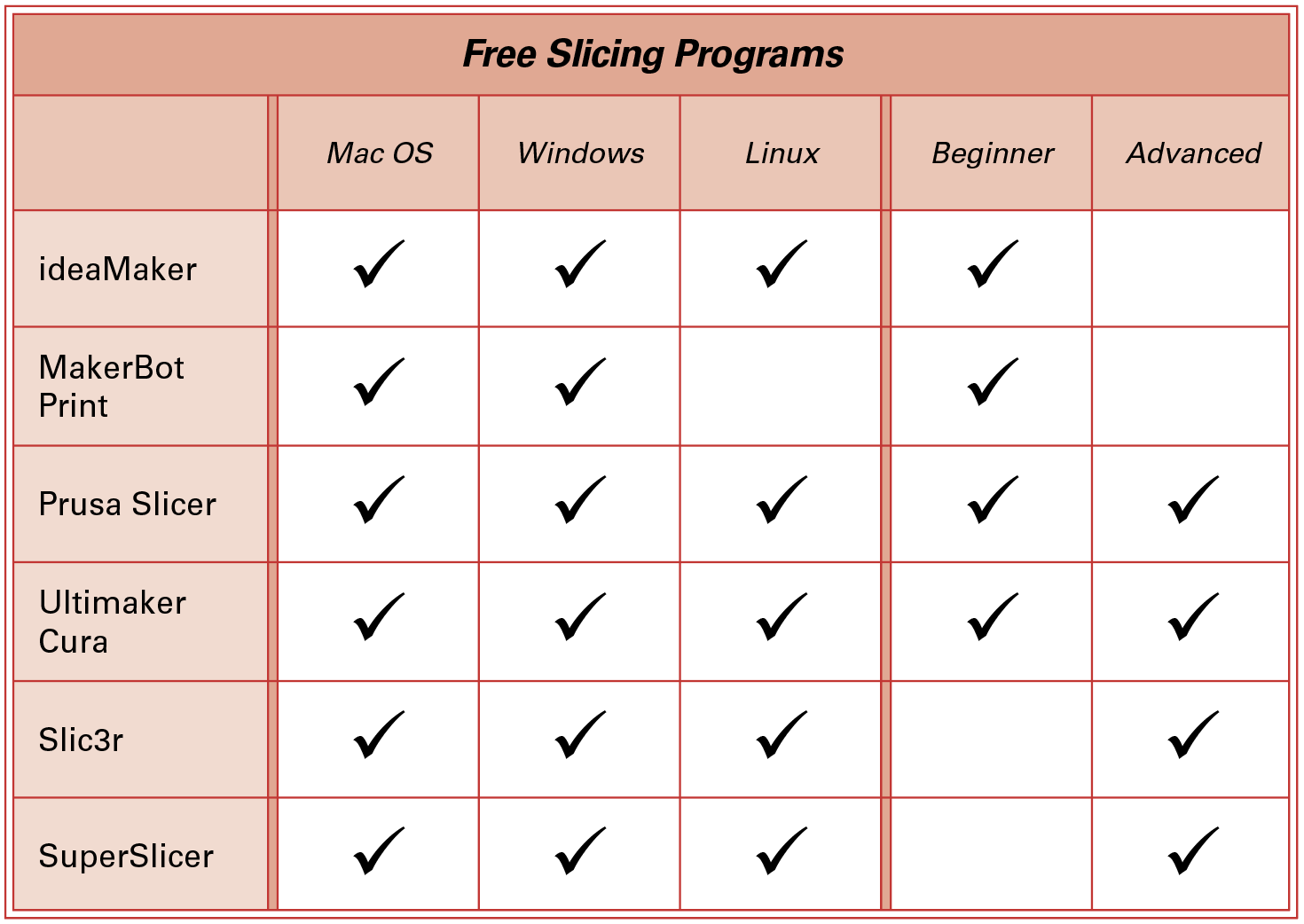

Agora pode abrir o seu ficheiro 3D com um programa de corte. Um programa de corte analisa o modelo e calcula as instruções da máquina para a sua impressora com base nas diferentes definições que introduzir. As configurações podem e incluirão diferentes atributos como: a marca e o modelo da impressora, o material de impressão, a temperatura dos elementos aquecidos da impressora, como a cama e o bico, que tipo de estruturas de suporte externas são necessárias, alturas de camada, larguras de parede, suporte interno como quantidade de preenchimento, velocidade de impressão, a qualidade geral da impressão e qualquer pausa na impressão para troca de filamento. Quando esses detalhes são inseridos, então o fatiador pode exportar um arquivo g-code para sua impressora 3D específica e material do filamento.


E por último, mas não menos importante, comece a imprimir!

Aprofundando: Materiais Comuns

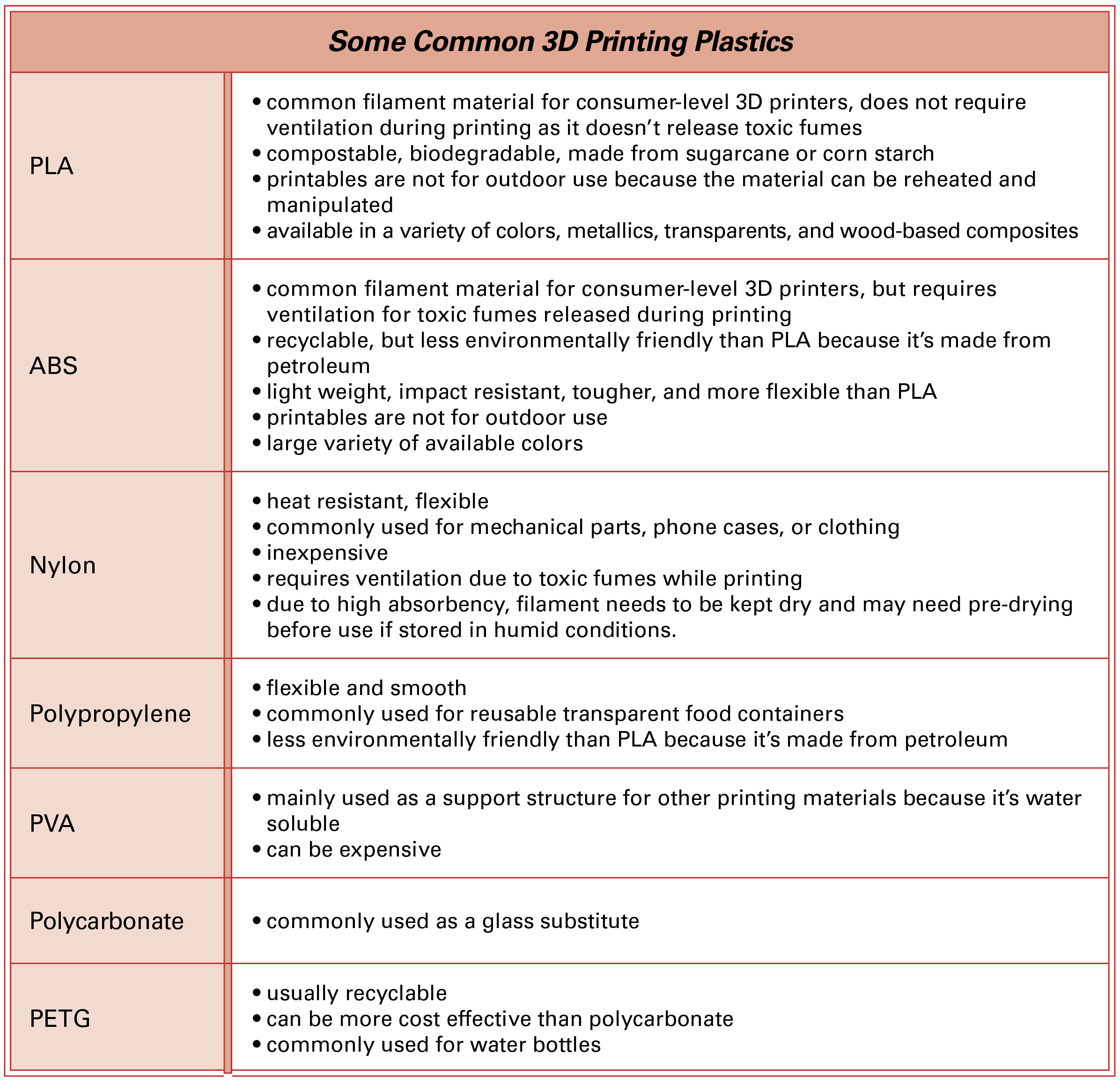

Este artigo foi escrito com a impressão doméstica em mente para PLA. É comum, acessível, não tóxico, biodegradável e o que recomendamos para uso doméstico. Nem todas as impressoras 3D podem lidar com todos os filamentos. No entanto, se você estiver encomendando suas impressões de um bureau de serviços, a variedade de materiais pode ser um pouco avassaladora e você pode ter perguntas. A tabela abaixo pode ajudar a esclarecê-las para você.


Aprofundando: Tipos de Arquivo

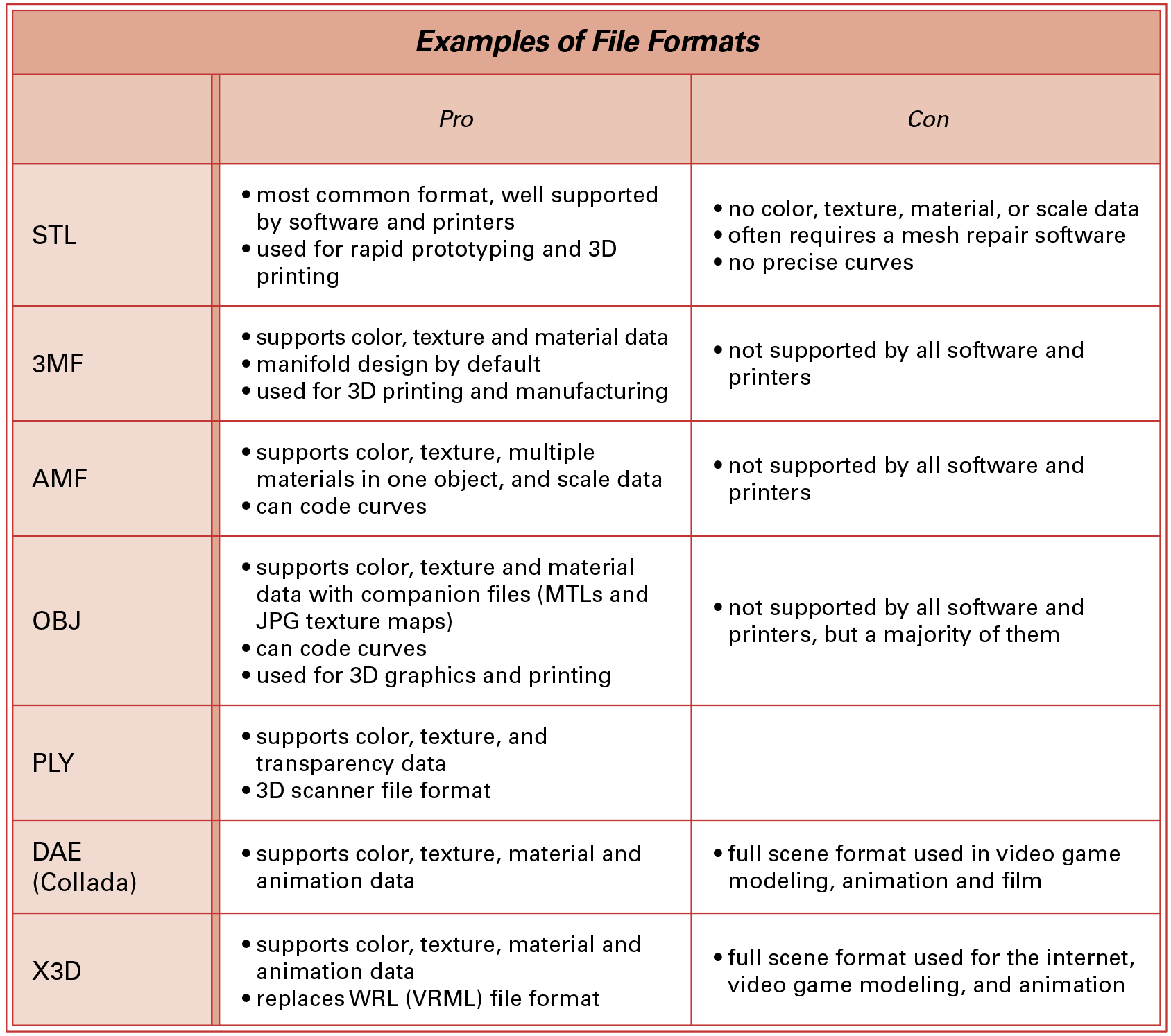

Arquivos STL são o tipo de arquivo mais comum para impressões de uma cor. Durante sua aventura de impressão 3D, você pode encontrar outros formatos de arquivo 3D. Cada um deles tem habilidades diferentes e mais avançadas do que os STLs, devido ao seu uso nas indústrias de manufatura, cinema e animação. Os mais comuns que você encontrará atualmente na impressão são STLs, 3MFs, AMFs e OBJs.
